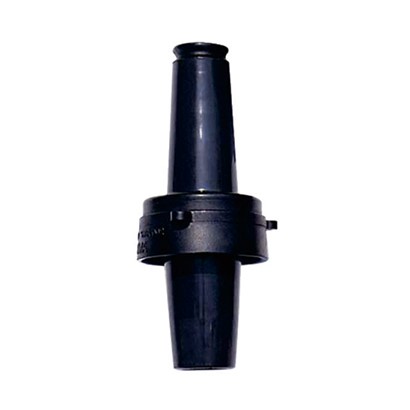

美式200A单、双通套管

产品描述

材料：

收缩倍率：

特点：
（1）为全绝缘、全密封、全屏蔽产品,紧压装置保证了其使用的可靠性，相对于其它配置，结构尺寸更紧凑。
（2）内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外（3）表面保持零电位，确保维护操作人身安全。双通套管导电件为一体锻压成型，接触电阻小于同类产品，是国际最先进的箱变配件。
（4）双通套管接头内设有独特的棘轮结构,可将接头旋转至合适位置且并不影响性能。
（5）良好的密封性能可在水下运行。

性能指标

电气性能
额定电压	15kV
额定电流	200A
工频耐压（AC）	39kV/5min
局部放电	15kV，≤10pC
冲击电压（正负极性各10次）	95kV
开断电流	14.4kV，200A，10次操作
屏蔽电阻	≤5000Ω

注：该产品满足IEC 60502.4 、IEEE 386及GB/T 12706.4要求。

产品规格

主要配件:美式200A单通套管：单通套管六角扳手硅脂膏清洁纸

美式200A双通套管：双通套管压板异型螺栓和蝶形螺母硅脂膏清洁纸
