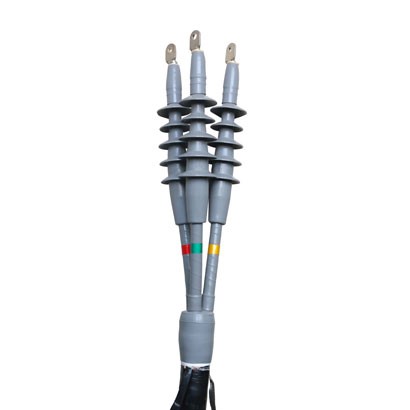

20kV冷缩终端头
应用领域
立即咨询
下载说明书
产品描述
材料:液体硅橡胶
收缩倍率:
特点:
全冷缩技术:无需动火及特殊工具,也无逐渐套入的麻烦,只需轻轻抽取芯绳,就会依靠自身的弹性回缩,从而紧紧贴附在电缆上,完成安装。
绝缘可靠:采用进口液体硅橡胶,确保优良的绝缘性和高恢复弹性,安装后始终对电缆本体提供恒定持久的径向压力,局部放电量小,与电缆本体“同呼吸”。
密封性好:终端主体配合冷缩指套、冷缩绝缘管和冷缩端子密封管,保证附件优良的弹性密封防潮性能。
安装简便:安装简单,操作的技术依赖性低,电缆预处理时,开剥距离短,安装空间需要较小。接地采用恒力弹簧工艺,无需焊接或铜扎线,更加快捷可靠。
运用广泛:抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线,保证长期使用性能稳定。具有优越的耐寒性能,特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。
性能指标

12/20kV终端试验项目

试验项目

标准要求

1min户外终端淋雨工频电压试验

48kV,未闪络,未击穿

5min工频耐压试验

54kV,未闪络,未击穿

局部放电试验

20kV下放电量不大于10pC

恒压负荷循环电压试验(空气中)

30kV,导体加热至(95-100)℃,每一循环为8h,其中加热5h,冷却3h,共60次循环

雷电冲击电压试验

125kV,正负极性各10次,未闪络,未击穿

15min交流耐压试验

30kV,未闪络,未击穿

户外终端盐雾试验

15kV1000h,未闪络,未击穿

户内终端潮湿试验

15kV300h,未闪络,未击穿


产品规格

电压等级

线芯数量

电缆截面/mm2

绝缘外径/mm

产品代码

12/20(24)kV

1, 3

户内终端

25-50

70-120

150-240

300-400

500-630

18-21.5

21-26.5

25.5-32

32.5-37

39-44.3

12/20kVWLN-1/1(3/1)

12/20kVWLN-1/2(3/2)

12/20kVWLN-1/3(3/3)

12/20kVWLN-1/4(3/4)

12/20kVWLN-1/5(3/5)

1, 3

户外终端

25-50

70-120

150-240

300-400

500-630

18-21.5

21-26.5

25.5-32

32.5-37

39-44.3

12/20kVWLW-1/1(3/1)

12/20kVWLW-1/2(3/2)

12/20kVWLW-1/3(3/3)

12/20kVWLW-1/4(3/4)

12/20kVWLW-1/5(3/5)
